쇼핑몰 아트리움에 지구 모양의 화면이 떠 있고, 홍보관 로비의 둥근 구체에서는 브랜드 영상이 흐릅니다. 건물 외벽 전체가 거대한 공처럼 빛나는 장면도 있습니다. 이런 화면을 스피어 LED, 구형 전광판, LED 구체라고 부릅니다.
여기서 구형은 오래된 모델이라는 뜻이 아니라 공 모양의 구형(球形)입니다. 평평한 화면을 벽에 거는 대신 화면 자체를 하나의 입체적인 오브제로 만드는 방식입니다.
스피어 LED는 눈에 띄는 형태만큼 제작과 시공도 다릅니다. 구면을 따라 맞물리는 모듈, 내부 지지 구조, 전원·신호 배선, 정비 접근, 구형 화면에 맞는 영상 배치를 함께 설계해야 합니다.
한 줄 요약: 구형 전광판은 둥근 화면을 설치하는 일이 아니라, 구면 구조물과 전용 LED 모듈, 콘텐츠를 하나의 시스템으로 맞추는 프로젝트입니다.
이 글에서는 확인 가능한 해외 사례를 살펴보고, 국내 공간에 적용할 때 어떤 순서로 검토하고 시공하는지 설명합니다.
목차
스피어 LED와 원형·돔형 화면은 어떻게 다를까
실제 사례 세 가지 — 랜드마크·교육·행사
지름보다 먼저 이해해야 할 화면 면적
바닥형·행잉형·건축물 일체형의 차이
구형 전광판 제작·시공 7단계
일반 영상을 그대로 틀면 안 되는 이유
견적과 유지보수에서 확인할 것
도입 상담에 필요한 자료
자주 묻는 질문
1. 스피어 LED와 원형·돔형 화면은 어떻게 다를까
원형 전광판이라는 말만으로 제품을 정하면 서로 다른 형태를 떠올릴 수 있습니다. 정면에서 동그랗게 보이는 평면 화면과, 실제 공처럼 입체적인 구형 화면은 구조와 콘텐츠 방식이 다릅니다.
형태 | 화면의 모양 | 주로 보는 방향 |
|---|---|---|
평면 원형 LED | 원 모양으로 구성한 평평한 화면 | 정면 중심 |
원통형 LED | 기둥을 감싸는 화면 | 기둥 주위 |
외측 구형 LED | 공의 바깥 표면에 표시 | 구체 주변 여러 방향 |
외측 반구형 LED | 공의 일부 또는 반쪽을 표시 | 노출된 바깥 면 |
내측 돔형 LED | 오목한 구면 안쪽에 표시 | 내부에서 올려다보거나 둘러봄 |
이 글의 중심은 공의 바깥 표면에 영상을 보여주는 외측 구형 전광판입니다. 라스베이거스 Sphere도 건물 외벽의 Exosphere와 공연장 내부의 몰입형 화면을 구분해 봐야 합니다.
‘360도 화면’이라는 표현은 주변 여러 방향에서 볼 수 있다는 의미입니다. 한 사람이 한 위치에서 구체 전체를 동시에 볼 수 있다는 뜻은 아닙니다. 따라서 관람객이 한쪽에서만 보는 공간이라면 반구형이나 다른 곡면 구성이 더 적합할 수도 있습니다.
곡면 방식의 기본 비교는 곡면 LED 전광판 가이드에서 함께 살펴보실 수 있습니다.
2. 실제 사례 세 가지 — 랜드마크·교육·행사
아래는 운영기관 또는 제조사가 공개한 해외 사례입니다. 스마트플랫의 납품 실적과 구분되는 참고 사례입니다.
① 라스베이거스 Sphere — 건물 외벽을 입체 미디어로
라스베이거스 Sphere의 외부 화면인 Exosphere는 구형 외피를 영상 캔버스로 사용하는 대표 사례입니다. 운영사 공식 자료는 프로그래밍 가능한 외부 화면의 면적을 약 58만 제곱피트로 설명합니다. Exosphere, Atrium & Media Plane
이 사례에서 볼 것은 거대한 크기보다 건물 형태 자체가 콘텐츠의 일부가 된다는 점입니다. 공의 형태와 맞는 지구·행성·패턴·브랜드 연출은 평면 광고판과 다른 인상을 만듭니다.
외벽 미디어와 실내 공연장 화면은 목적과 설계 조건이 서로 다르므로 일반 실내용 LED 구체와 동일한 사양으로 비교하면 안 됩니다.
② 호주 QUT The Sphere — 교육 공간의 중심 오브제
호주 퀸즐랜드공과대학교(QUT)는 Kelvin Grove 캠퍼스의 교육시설에 지름 5m LED 구체를 설치했습니다. 대학의 2019년 공개자료에 따르면 해당 구체는 무게 약 3.5톤이며, 공장에서 제작·시험한 뒤 분해해 운송하고 현장에 다시 설치했습니다. qut.edu.au
교육 콘텐츠와 연계된 이 사례는 구형 전광판이 광고에만 쓰이는 장비가 아님을 보여줍니다. 교육시설의 시각적 중심이 되면서 입체적인 정보와 영상을 전달하는 방식입니다.
또한 큰 구체를 완성품 그대로 반입하기보다 분할 제작과 현장 재조립을 계획한 사례로 참고할 수 있습니다.
출처: QUT 공식 개관 자료, QUT VISER 설치 소개
③ 칭다오 행사 투명 LED 구체 — 공연·행사의 중심 연출
제조사 Linso의 공개 자료에는 칭다오 상하이협력기구 정상회의 행사에 사용된 지름 14m 투명 LED 구체가 소개돼 있습니다. 빽빽한 불투명 화면만이 구형 LED의 유일한 방식은 아니라는 사례입니다. planar.com
행사 공간에서는 화면이 꺼졌을 때의 구조물 모습, 주변 무대와의 관계, 조명·영상의 조합도 중요합니다. 투명·스트립형 구성과 표면을 촘촘하게 채우는 구성은 가까이서 보는 화질과 투과성 등에서 차이가 있어, 목적에 맞춰 비교해야 합니다.
세 사례는 모두 둥근 화면을 사용하지만 목적은 다릅니다. 랜드마크는 외부 시인성과 상징성, 교육시설은 콘텐츠와 관람 경험, 행사는 무대 연출과 설치·철거 조건이 중심입니다.
건물 외피와 결합하는 방식은 LED 미디어파사드의 유형과 검토 순서에서 더 살펴보실 수 있습니다.
3. 지름보다 먼저 이해해야 할 화면 면적
“지름 2m니까 2m×2m 화면 정도 아닌가요?”라고 생각하기 쉽습니다. 하지만 구체는 뒷면과 위·아래까지 표면이 이어집니다.
완전한 구의 표면적은 ‘π × 지름²’입니다.
구체 지름 | 완전한 구의 표면적 약 | 정면 원의 면적 약 |
|---|---|---|
1m | 3.14㎡ | 0.79㎡ |
1.5m | 7.07㎡ | 1.77㎡ |
2m | 12.57㎡ | 3.14㎡ |
3m | 28.27㎡ | 7.07㎡ |
※ 완전한 구를 가정한 기하학적 계산입니다. 실제 LED 표시 면적은 하부 개구부, 지지부, 반구 구성, 모듈 분할 등에 따라 달라집니다.
같은 지름의 정면 원과 비교하면 전체 구의 표면적은 네 배입니다. 또 지름이 두 배가 되면 표면적은 네 배가 됩니다. 지름을 조금 늘리는 결정이 LED 수량과 내부 장비, 구조 규모에 큰 영향을 줄 수 있는 이유입니다.
면적만으로 최종 비용이나 무게를 계산할 수는 없습니다. 구형 전용 부품, 지지 구조, 정비 방식까지 함께 정해야 합니다.
4. 바닥형·행잉형·건축물 일체형의 차이
설치 방식은 디자인보다 먼저 하중을 어디로 전달할지, 고장 부위에 어떻게 접근할지를 기준으로 정합니다.
방식 | 활용 공간 | 먼저 확인할 것 |
|---|---|---|

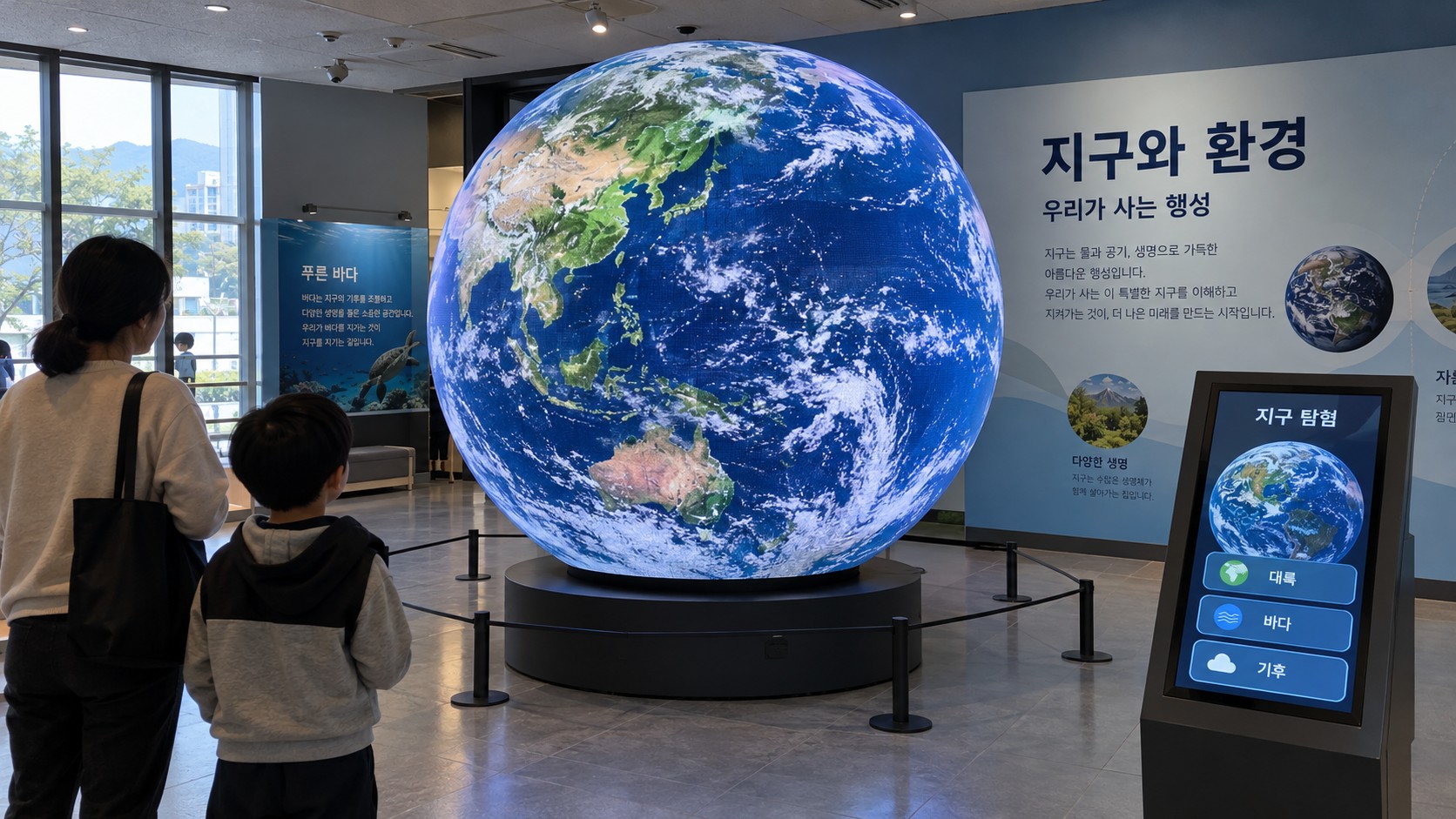

바닥 지지형 | 전시관·홍보관·로비 | 바닥 하중, 전도 방지, 관람객 동선 |

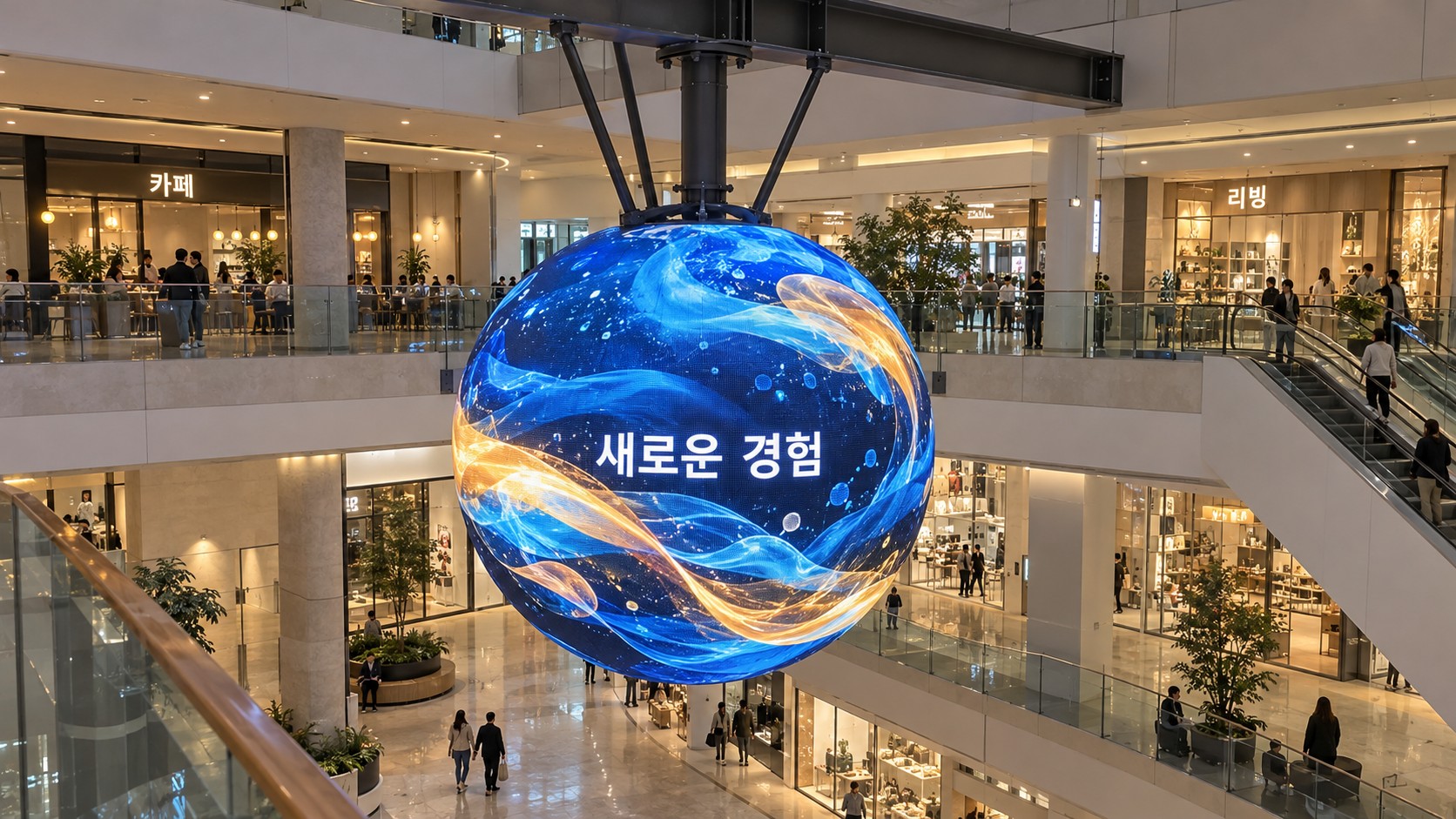

천장 행잉형 | 쇼핑몰 아트리움·고층 로비 | 상부 구조체, 매달림 구조, 정비 접근 |
벽면 결합 반구형 | 전시장 벽면·브랜드 공간 | 벽체 지지, 돌출 깊이, 후면 접근 |
건축물·옥외 구조물 일체형 | 광장·외부 랜드마크 | 기초·구조, 바람, 방수·방열, 주변 환경 |
행잉형은 천장 마감재가 아닌 검토된 구조체로 하중을 전달해야 합니다. 유지보수를 위해 내려야 하는 구성인지, 작업 발판에서 접근하는 구성인지도 처음부터 정해야 합니다.
바닥형은 상대적으로 접근하기 쉽지만 관람객이 손을 대거나 부딪힐 가능성을 고려해야 합니다. 구체를 높이 올리면 바닥 면적은 확보할 수 있어도 지지부와 무게중심 검토가 달라집니다.
일반적인 대형 화면의 구조·반입·전력 확인은 대형 LED 스크린 설치 가이드와 함께 참고하세요.
5. 구형 전광판 제작·시공 7단계
구형 LED는 현장에서 모듈을 임의로 구부려 붙이는 방식으로 접근하면 안 됩니다. 아래는 발주자가 이해할 수 있는 일반적인 공정이며, 실제 조립·체결·전기 작업은 해당 제품의 설계도와 제조사 절차에 따라 진행합니다.
1단계. 관람 동선과 표시 범위 확정
관람객이 바닥에서만 보는지, 여러 층에서 내려다보는지 확인합니다. 구 전체가 보여야 하는지, 하부나 후면을 비워도 되는지도 정합니다.
사진 촬영을 위한 오브제인지, 교육 정보를 읽는 화면인지에 따라 필요한 화질과 콘텐츠가 달라집니다.
2단계. 직경·모듈 분할·지지 구조 설계
원통형은 주로 한 방향으로 굽지만, 구형은 가로·세로 방향의 곡률을 함께 맞춰야 합니다. 위치별로 폭과 형태가 다른 전용 모듈, 분할 프레임 또는 이에 맞는 구조가 필요합니다.
일반 직사각형 플렉시블 모듈을 같은 방식으로 이어 붙이면 자동으로 완전한 구가 되는 것은 아닙니다. 실제 구형 제품에는 사다리꼴 등 위치에 맞춘 모듈 구성이 사용되며, 상·하단 처리도 제품마다 다릅니다. Toosen LED
일반 곡면 모듈의 특성은 플렉시블 LED의 구조와 적용 조건에서 비교할 수 있습니다.
이 단계에서 전체 중량과 지지점, 반입 가능한 분할 크기, 전원·신호 경로, 정비 개구부를 함께 도면에 반영합니다.

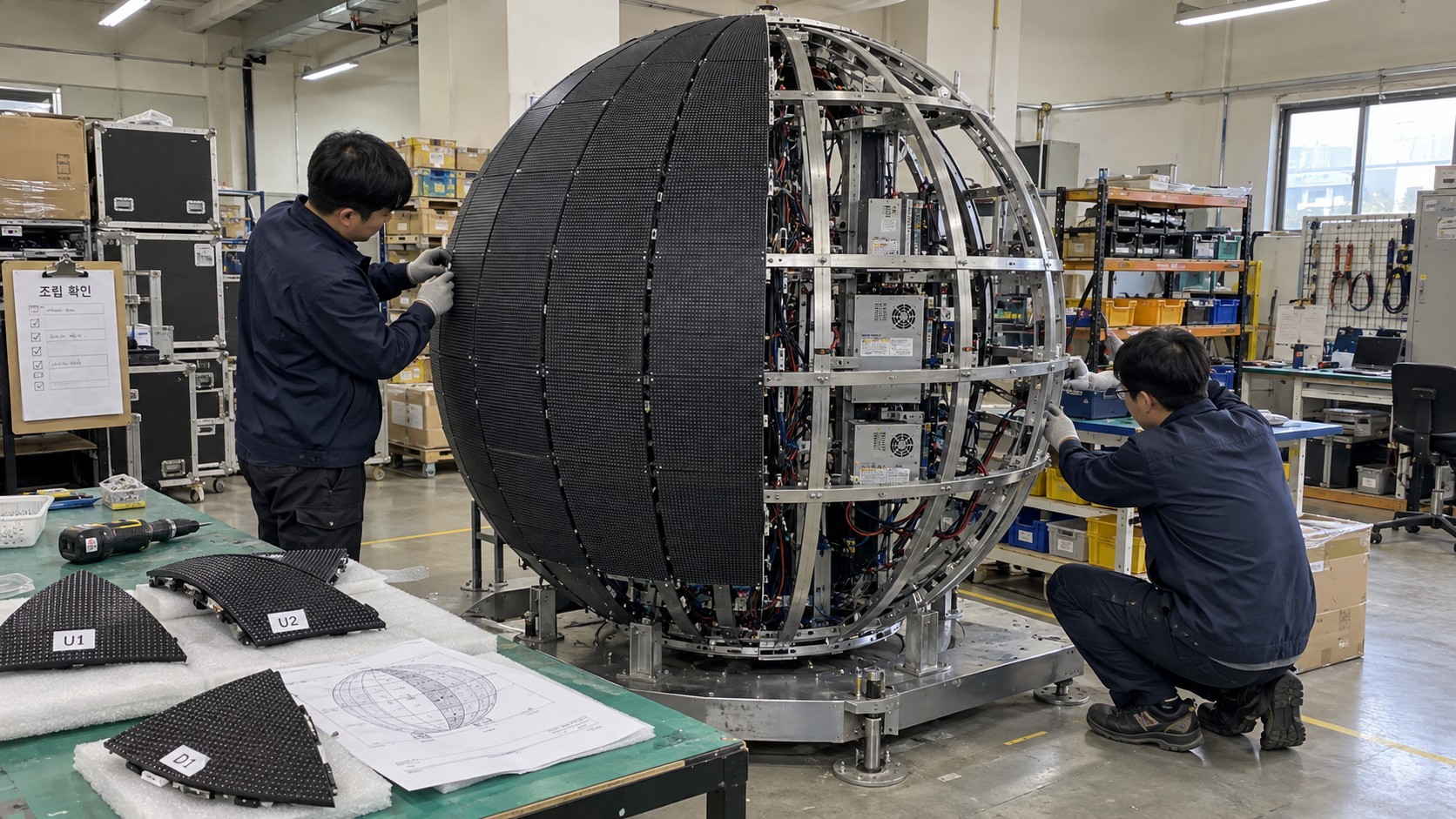

3단계. 공장 가조립과 콘텐츠 시험
설계한 구체를 공장에서 조립해 모듈 간 틈·단차, 밝기·색 차이, 전체 형태를 확인합니다. 테스트 패턴뿐 아니라 실제로 사용할 지구 영상이나 브랜드 영상도 띄워 봐야 합니다.
확인 후에는 분할 부재와 모듈에 위치 번호를 부여하고, 조립도·배선도·화면 설정을 정리합니다. QUT 사례처럼 큰 구체는 공장 시험 후 분해 운송·현장 재조립하는 방식이 활용됩니다.
4단계. 현장 선행 공사와 지지 구조 설치
반입 경로와 작업 공간을 확보하고, 계획된 바닥 지지대나 행잉 구조를 설치합니다. 전원·신호 배선, 장비 위치, 정비 접근 조건을 확인합니다.
옥외라면 바람·비·직사광과 내부 열 배출 조건을 별도로 반영해야 합니다.
5단계. 분할 프레임·모듈 조립과 결선
도면의 위치 번호에 맞춰 프레임과 모듈을 조립합니다. 외형이 비슷해도 위치가 다른 모듈을 바꾸어 끼우면 구면 형상과 영상 배열이 틀어질 수 있습니다. 모듈 위치와 수신카드·신호 포트의 대응 관계도 함께 관리합니다.
제조사 Litestar의 공개 P2 구형 LED 조립 가이드에도 캐비닛 분할, 모듈 일련번호, 전원·신호 연결 순서가 별도로 정리돼 있습니다. 다만 해당 제품의 구체적인 분할 수와 연결 수량을 다른 구형 전광판에 그대로 적용해서는 안 됩니다. szlitestar.net
6단계. 픽셀 배열·영상 매핑·색 보정
화면의 각 구역이 영상의 어느 부분을 표시할지 맞춥니다. 경계에서 영상이 뒤집히거나 이어지지 않는 곳이 없는지, 상·하단에서 글자나 형태가 과도하게 찌그러지지 않는지 확인합니다.
이어서 모듈 간 밝기와 색을 조정합니다.
7단계. 실제 콘텐츠 검수와 운영 인계
주요 관람 위치를 이동하면서 확인하고, 재시작·편성 변경·전원 복구 후 동작을 시험합니다.
콘텐츠 원본 규격, 모듈 위치도, 설정 백업, 예비 부품 목록과 유지보수 절차를 인계합니다.
6. 일반 영상을 그대로 틀면 안 되는 이유
평면용 16:9 광고 영상을 구형 화면 전체에 단순히 늘리면 글자와 얼굴이 변형되거나 연결 경계가 드러날 수 있습니다. 화면이 둥글다는 사실을 영상 제작 단계에서 반영해야 합니다.
지구본처럼 경도·위도 방향으로 펼친 영상을 구면에 배치하는 방식이 활용됩니다. 2:1 형태의 펼친 원본을 쓰는 경우도 있지만, 최종 납품 파일의 크기와 배열은 실제 LED의 픽셀맵·재생 시스템에 맞춰 정해야 합니다. 모든 구형 LED가 같은 영상 규격을 쓰는 것은 아닙니다. Disguise User Guide
콘텐츠 | 구형 화면에서 검토할 점 |
|---|---|
지구·행성·환경 데이터 | 구의 형태와 지리·데이터 위치가 맞는가 |
추상 패턴·미디어아트 | 이어지는 경계와 상·하단 움직임이 자연스러운가 |
브랜드 로고·짧은 문구 | 주요 관람 방향에서 읽히는가, 뒤쪽에서는 무엇이 보이는가 |
제품·인물 영상 | 중요한 피사체가 경계나 왜곡이 큰 곳에 걸리지 않는가 |
터치·센서 연동 전시 | 조작 결과가 구체의 어느 위치에 나타나는가 |
긴 안내문이나 가격표를 읽게 하는 목적이라면 구체 옆에 평면 보조 화면을 두는 편이 이해하기 쉬울 수 있습니다. 구형 화면은 시선을 모으고, 보조 화면은 자세한 설명을 맡는 구성입니다.
전시 키오스크에서 선택한 내용을 대형 화면과 연결하는 관점은 기념관·홍보관 디지털 아카이브 개발사례에서 참고하실 수 있습니다. 해당 사례는 구형 LED 납품 사례가 아니라 전시 콘텐츠 연동 방식에 대한 참고입니다.
7. 견적과 유지보수에서 확인할 것
구형 전광판은 지름과 픽셀피치만으로 견적을 비교하기 어렵습니다. 다음 범위를 맞춰봐야 합니다.
항목 | 견적·설계에서 확인할 내용 |
|---|---|
화면 | 직경, 실제 LED 표시 면적, 모듈 구성, 픽셀 배열 |
구조·현장 | 전체 중량, 지지 방식, 반입·양중, 주변 마감 |
전기·방열 | 최대 전력과 운용 조건, 전원 분배, 열 배출·정비 공간 |
제어·콘텐츠 | 제어장치, 픽셀맵, 재생 PC·서버, 전용 콘텐츠 제작 범위 |
유지보수 | 접근 방식, 위치별 예비 모듈, 설정 백업, 교체·출장 조건 |
예비 모듈은 ‘몇 장’뿐 아니라 ‘어느 위치에 쓰는 모듈인가’까지 확인해야 합니다. 상단·중앙·하단의 형태가 다른 구성이라면 같은 모듈 한 종류만 확보해서는 모든 고장에 대응하기 어렵습니다.
또한 구체 안의 전원장치나 수신카드에 접근할 수 있는지, 행잉 상태에서 교체할 수 있는지, 지상으로 내려야 하는지를 확인하세요. 이 차이가 향후 작업 시간과 비용에 영향을 줍니다.
구형 전용 제작·콘텐츠·정비 조건이 있으므로 일반 평면 LED의 ㎡당 단가나 계산기 결과를 그대로 최종 견적으로 적용하기는 어렵습니다.
8. 도입 상담에 필요한 자료
처음부터 구체적인 모듈 사양을 정하실 필요는 없습니다. 아래 자료로 검토를 시작할 수 있습니다.
설치 공간 사진과 도면, 층고와 출입구 크기
희망 구체 지름과 바닥형·행잉형 등 설치 방식
관람객이 보는 방향·거리, 여러 층에서 보는지 여부
실내·옥외 구분과 주변 빛·통신 환경
지구 영상·브랜드 연출·교육 콘텐츠 등 주 용도
설치 일정과 운영 담당자, 유지보수 접근 조건
스마트플랫은 LED의 공간별 구성과 자체 CMS, 맞춤형 소프트웨어 연동을 함께 검토합니다. 구형 LED 프로젝트는 직경과 모듈 구성, 지지 구조, 콘텐츠·제어 방식을 먼저 검토하고 제작·공급·시공 범위를 프로젝트별로 협의해야 합니다.
관련 개발 범위는 디지털사이니지 맞춤 개발 안내에서 확인하실 수 있습니다. 설치 공간 사진과 구현하고 싶은 화면 예시를 보내주시면 선행 검토에 필요한 항목부터 정리할 수 있습니다.
👉 스피어 LED·구형 전광판 프로젝트 협의 · 스마트플랫 LED
9. 자주 묻는 질문
Q. 스피어 LED와 구형 전광판은 같은 뜻인가요?
A. 공처럼 입체적인 LED 화면을 지칭할 때 두 표현을 함께 사용합니다. 다만 평면 원형, 반구형, 내부 돔형과는 구분해서 설명하는 것이 정확합니다.
Q. 일반 플렉시블 LED로 구형 전광판을 만들 수 있나요?
A. 구형은 두 방향의 곡률과 위치별 둘레 차이를 맞춰야 하므로, 한 방향으로 굽히는 일반 모듈을 그대로 반복 배치하는 방식만으로는 어렵습니다. 직경에 맞는 전용 모듈 형상과 분할 구조를 검토해야 합니다.
Q. 구체가 회전해야 360도 영상이 보이나요?
A. 물리적으로 회전하지 않아도 구면에 배치한 영상이 움직이도록 연출할 수 있습니다. 구체 자체의 회전·승강 장치는 별도 기계 설비이며 설치·유지관리 조건도 추가됩니다.
Q. 구형 LED에 일반 광고 영상도 쓸 수 있나요?
A. 활용할 수 있지만 구면에서 어떻게 보일지 다시 배치하거나 편집해야 할 수 있습니다. 중요한 글자·로고의 위치와 연결 경계, 주요 관람 방향을 기준으로 시험하세요.
Q. 라스베이거스 Sphere를 작게 만든 제품인가요?
A. 구형 표면을 영상에 사용한다는 공통점은 있지만 건물 외피형 미디어와 실내 전시용 구체는 구조·부품·해상도·방열·콘텐츠 조건이 다릅니다. 설치 목적에 맞춰 별도로 설계합니다.
스피어 LED·구형 전광판을 검토할 때는 지름, 관람 동선, 지지 구조, 콘텐츠, 정비 접근을 함께 정해야 합니다. 형태가 특별한 만큼, 설치 후에도 의도한 영상이 계속 운영되는 구조까지 계획하는 것이 중요합니다.
