요즘 뉴스 화면에서 앵커 뒤를 채우는 것은 대부분 LED 월입니다. 도시 야경이 흐르고, 헤드라인 그래픽이 뜨고, 기자가 스탠딩 화면 앞에서 지도와 그래프를 짚습니다. 인쇄 세트나 프로젝션 시절보다 표현이 훨씬 자유로워졌지만, 뉴스룸 LED는 다른 공간의 미디어월과 설계 기준이 전혀 다릅니다.
이유는 세 가지입니다. 이 화면은 사람이 아니라 카메라가 봅니다. 화면 내용은 방송 그래픽 시스템이 실시간으로 만듭니다. 그리고 생방송 중에는 절대 꺼지면 안 됩니다. 이 글은 이 세 조건에서 출발해 뉴스룸 LED의 구성, 사양, 연동, 이중화, 공사 일정까지 전반을 정리합니다. 방송사 보도국뿐 아니라 지역방송, 기업·기관의 자체 방송 스튜디오, 대학 방송국에도 같은 원리가 적용됩니다.
목차
뉴스룸의 화면 구성 — 배경, 스탠딩, 데스크
카메라가 보는 화면 — 사양의 기준
방송 그래픽 시스템과의 연동
생방송은 멈추면 안 됩니다 — 이중화 설계
조명·색·카메라 세팅
공사 일정과 운영
자주 묻는 질문 (FAQ)
1. 뉴스룸의 화면 구성 — 배경, 스탠딩, 데스크
화면 | 역할 | 설계 포인트 |
|---|---|---|

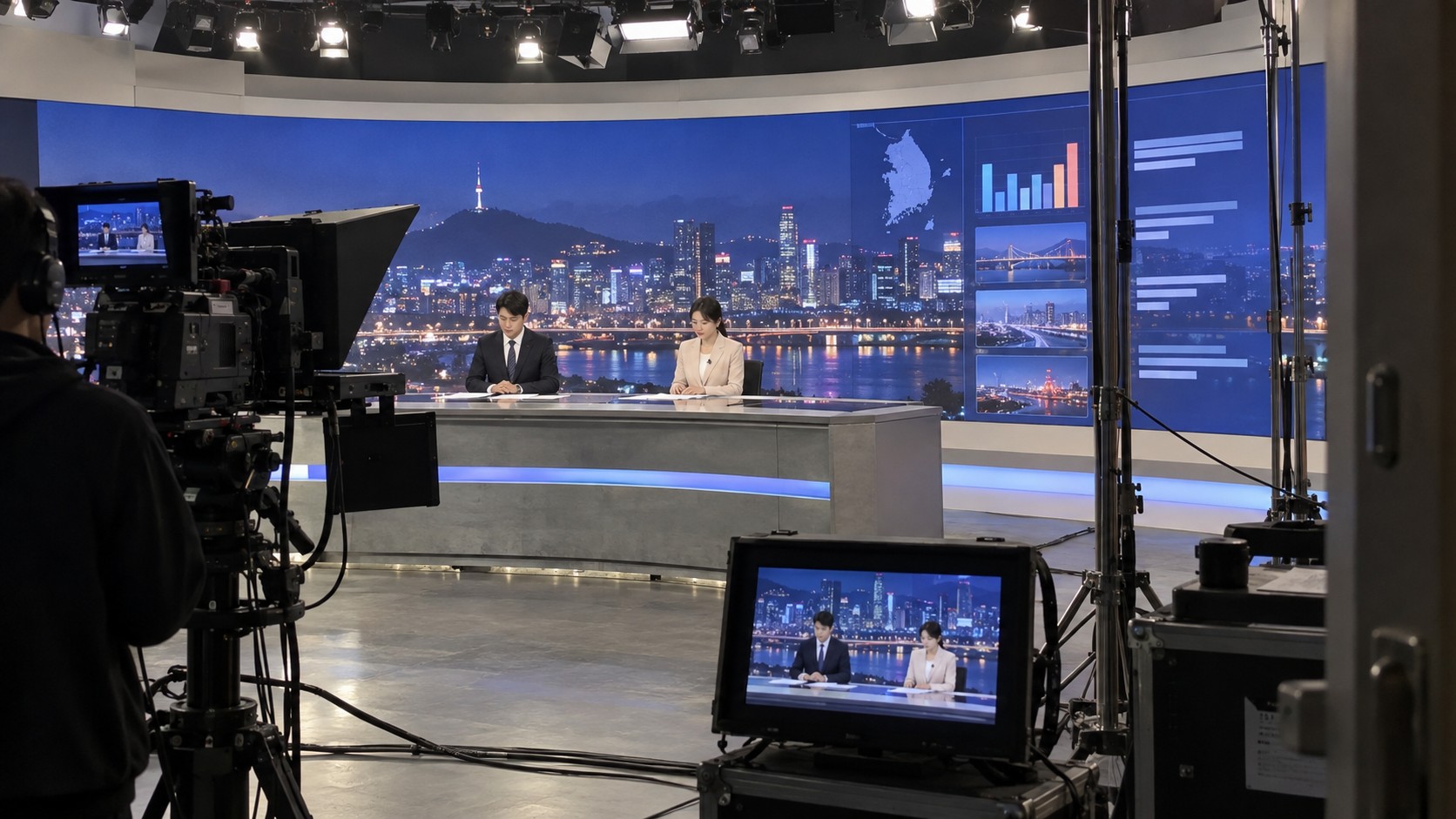

메인 배경 월 | 앵커 뒤 전경 — 스튜디오의 얼굴 | 카메라 샷 범위 전체를 덮는 크기, 와이드·곡면 구성 |

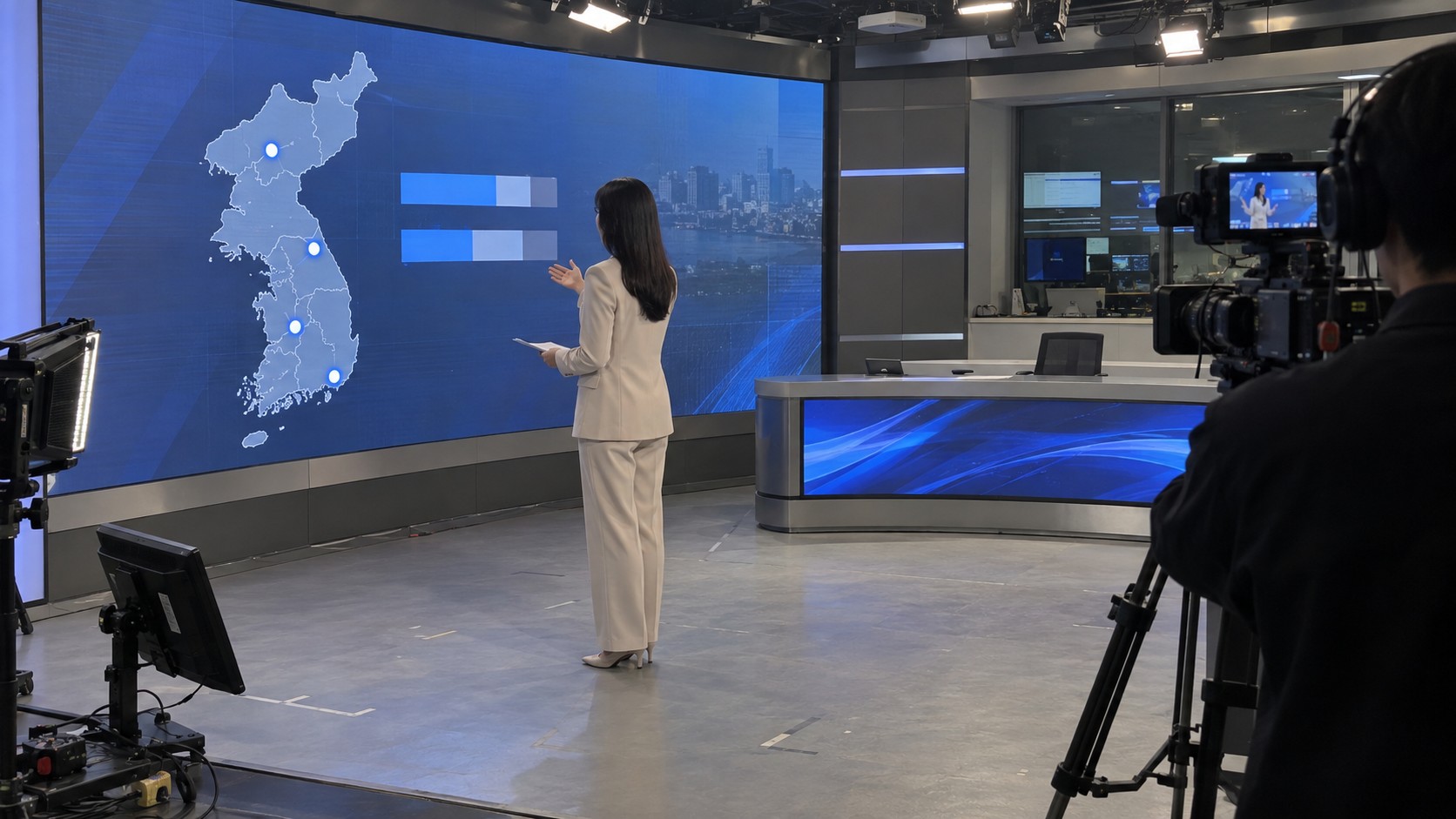

스탠딩 월 | 기자·해설자가 그래픽을 짚는 화면 | 사람 키 높이의 판독성, 근접 촬영 대비 촘촘한 피치 |
데스크 전면·하단 | 앵커 데스크 전면의 로고·그래픽 | 저각 샷에서의 시야각 |
보조 화면 | 인터뷰 연결, 현장 화면 | 입력 소스 전환 속도 |
뉴스룸 설계는 화면 목록이 아니라 카메라 샷 목록에서 시작합니다. 원샷, 투샷, 와이드, 부감 — 각 샷에 무엇이 담기는지 먼저 정하면 화면의 위치와 크기가 따라 나옵니다. 곡면이나 코너형 배경을 쓰면 카메라가 움직여도 배경이 끊기지 않는 장점이 있습니다.
2. 카메라가 보는 화면 — 사양의 기준
✅ 고리프레시(3,840Hz 이상) — 리프레시율이 낮으면 방송 화면에 가로 줄무늬가 지나갑니다. 뉴스룸에서는 기본 조건입니다 ✅ 젠록(Genlock)·프레임 동기화 — 카메라와 LED 화면의 프레임 타이밍을 방송 기준 신호에 맞춥니다. 동기가 어긋나면 화면이 깜빡이거나 찢어져 보일 수 있습니다 ✅ 모아레 대응 — 카메라와 화면 거리, 렌즈 초점, 피치의 관계로 물결무늬가 생길 수 있습니다. 샷별 거리 기준으로 피치를 정하고(메인 배경 P1.5~P2.5, 스탠딩 월은 더 촘촘하게), 배경이 약간 초점 밖에 있도록 카메라를 세팅합니다 ✅ 저휘도 계조 — 방송용 LED는 최대 밝기의 일부만 씁니다. 낮은 밝기에서도 계조가 무너지지 않는 모듈이어야 어두운 야경 배경이 뭉개지지 않습니다 ✅ 시야각과 색 균일도 — 카메라가 비스듬히 잡는 샷에서도 색이 틀어지지 않아야 합니다 ✅ 소음 — 스튜디오는 마이크가 켜진 공간입니다. 전원부·냉각 팬 소음이 낮은 구성이어야 합니다
카메라 앞 LED의 일반 원리는 버추얼 프로덕션 LED 월·XR 스튜디오 구축 가이드에서 더 자세히 다뤘습니다.
3. 방송 그래픽 시스템과의 연동
뉴스룸 LED의 콘텐츠는 영상 파일이 아니라 방송 그래픽 시스템과 영상 스위처가 실시간으로 만드는 신호입니다. 헤드라인, 속보 그래픽, 지도, 데이터 차트가 방송 진행에 맞춰 바뀝니다.
입력 체계 — 그래픽 서버, 스위처 출력, 카메라 리턴, 외부 연결 영상을 LED 컨트롤러가 어떻게 받는지(SDI·광 등) 설계 단계에서 정합니다
해상도 매핑 — LED의 실제 픽셀 해상도는 방송 표준 해상도와 다릅니다. 그래픽 템플릿을 LED 캔버스에 맞춰 만들거나, 컨트롤러에서 정확히 매핑해야 글자가 늘어나거나 잘리지 않습니다
여러 화면의 동시 제어 — 메인 월·스탠딩 월·데스크 화면에 각각 다른 내용을 보내면서 서로 타이밍이 맞아야 합니다
평상시 운영 — 방송이 없는 시간의 대기 화면, 스튜디오 투어·행사용 화면은 원격 CMS(SmartCMS)로 편성할 수 있습니다
기존 방송 장비의 기종과 신호 방식을 먼저 알려주시면, 그 체계에 맞는 연결 구성으로 설계합니다.
4. 생방송은 멈추면 안 됩니다 — 이중화 설계
뉴스룸 화면이 생방송 중에 꺼지면 그대로 방송 사고입니다. 그래서 설계 단계에서 고장을 전제로 합니다.
신호 이중화 — 컨트롤러·신호 경로를 예비 계통으로 구성해, 한쪽이 끊기면 다른 쪽으로 넘어가게 합니다
전원 이중화 — 전원 계통을 나누고, 필요하면 무정전 전원 장치로 순간 정전에 대비합니다
구역 분할 — 한 구역의 전원부나 수신카드가 고장 나도 화면 전체가 꺼지지 않도록 계통을 나눕니다
상태 감시 — 화면·컨트롤러 상태를 원격으로 감시해 이상 징후를 방송 전에 알립니다
예비 부품 — 같은 생산 로트의 예비 모듈·전원부·수신카드를 스튜디오에 비치해 방송 사이에 바로 교체합니다
전면 정비 — 세트 벽에 붙은 화면은 앞에서 모듈을 빼는 구조여야 방송 사이 짧은 시간에 수리가 됩니다 (전면정비와 후면정비 차이 참고)
5. 조명·색·카메라 세팅
조명과 화면 밝기의 균형 — 앵커 얼굴 노출은 조명이 책임지고, 배경 화면은 그보다 낮게 둡니다. 배경이 밝으면 카메라가 배경에 노출을 맞춰 앵커가 어두워집니다
색온도 통일 — 스튜디오 조명과 LED 화면의 색온도를 맞춰야 앵커 피부색과 배경이 자연스럽게 어울립니다
캘리브레이션 — 설치 후 카메라 기준으로 색과 밝기를 보정합니다. 사람 눈 기준이 아니라 방송 모니터 기준으로 잡습니다
반사 관리 — 화면 표면과 데스크·바닥의 반사가 카메라에 잡히지 않도록 표면 처리와 조명 각도를 함께 봅니다
6. 공사 일정과 운영
샷 설계·현장 실측 — 카메라 위치, 샷 목록, 세트 도면, 조명 계획
신호·전원 계통 설계 — 입력 체계, 이중화 구성, 소음 기준
제작 — 모듈·캐비닛 제작과 입고

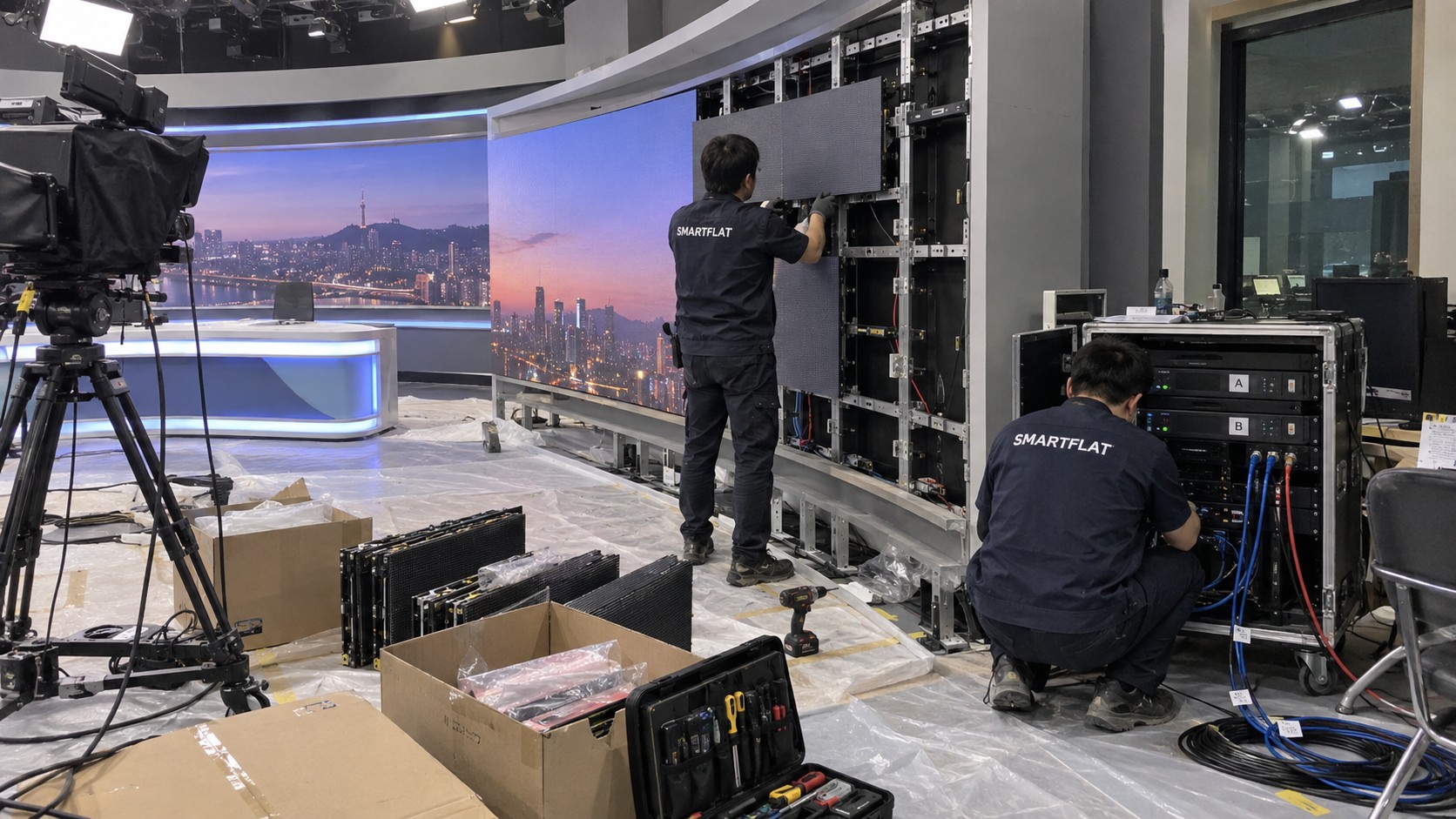

설치 — 세트 공사와 공정을 맞춰 진행. 방송을 쉬기 어려운 곳은 임시 스튜디오 운영 기간을 역산해 일정을 짭니다
캘리브레이션·시험 방송 — 카메라 기준 보정, 그래픽 매핑 확인, 이중화 전환 시험
운영 교육·유지보수 — 기술팀 교육, 예비 부품 비치, 정기 점검 계약
뉴스룸은 방송 편성 때문에 공사 가능 기간이 짧습니다. 끝나야 하는 날짜(개편일·개국일)를 먼저 알려주시면 거기서 거꾸로 일정을 잡습니다.
화면 부분의 예산 범위는 LED 견적 계산기에서 크기와 환경을 넣어 먼저 확인할 수 있습니다 — 연락처 입력 없이 바로 계산됩니다. 다만 뉴스룸은 이중화·연동·캘리브레이션 비중이 커서, 최종 견적은 샷 설계와 계통 설계를 거쳐 나옵니다. 견적 항목 구조는 LED 스크린 가격, 견적서 항목별 계산 구조에서, 크기와 피치의 원리는 픽셀피치 완벽 비교에서 이어집니다. 방송 스튜디오를 겸하는 라이브 커머스 공간이라면 라이브 커머스 스튜디오 LED 미디어월 글도 함께 보세요.
스튜디오 도면(또는 사진)과 카메라 샷 목록, 사용 중인 방송 장비 정보를 보내주세요. 화면 구성, 사양, 연동·이중화 설계, 일정표까지 회신드립니다.
👉 프로젝트 협의 요청 | LED 견적 계산기 | 📞 02-577-0177
7. 자주 묻는 질문 (FAQ)
Q. 일반 미디어월용 LED를 뉴스룸에 써도 되나요? A. 권하지 않습니다. 뉴스룸은 고리프레시, 젠록 동기화, 저휘도 계조, 낮은 소음, 이중화가 필요합니다. 일반 미디어월 사양으로는 방송 화면에 줄무늬나 깜빡임이 생기거나, 생방송 중 장애에 대응하기 어렵습니다.
Q. 기존 방송 그래픽 시스템을 그대로 쓸 수 있나요? A. 대부분 그대로 씁니다. LED 컨트롤러가 기존 그래픽 서버와 스위처의 출력을 받도록 설계하고, LED 해상도에 맞춰 매핑합니다. 사용 중인 장비의 기종과 신호 방식을 알려주시면 연결 구성을 먼저 확인합니다.
Q. 생방송 중에 화면이 고장 나면 어떻게 되나요? A. 신호·전원 이중화와 구역 분할로 한 곳의 고장이 화면 전체로 번지지 않게 설계합니다. 원격 감시로 이상 징후를 미리 알리고, 예비 부품을 스튜디오에 비치해 방송 사이에 전면에서 바로 교체합니다.
Q. 방송을 쉬지 않고 공사할 수 있나요? A. 임시 스튜디오 운영이나 편성이 적은 기간을 활용해 일정을 짭니다. 제작 기간 동안 선행 공사(전원·신호 계통)를 마쳐 두면 현장 설치 기간을 줄일 수 있습니다.
